AP1000 三代核电安全壳完整性监测项目

AP1000 三代核电安全壳完整性监测项目
（三门核电站 · 世界首堆）
一、项目背景

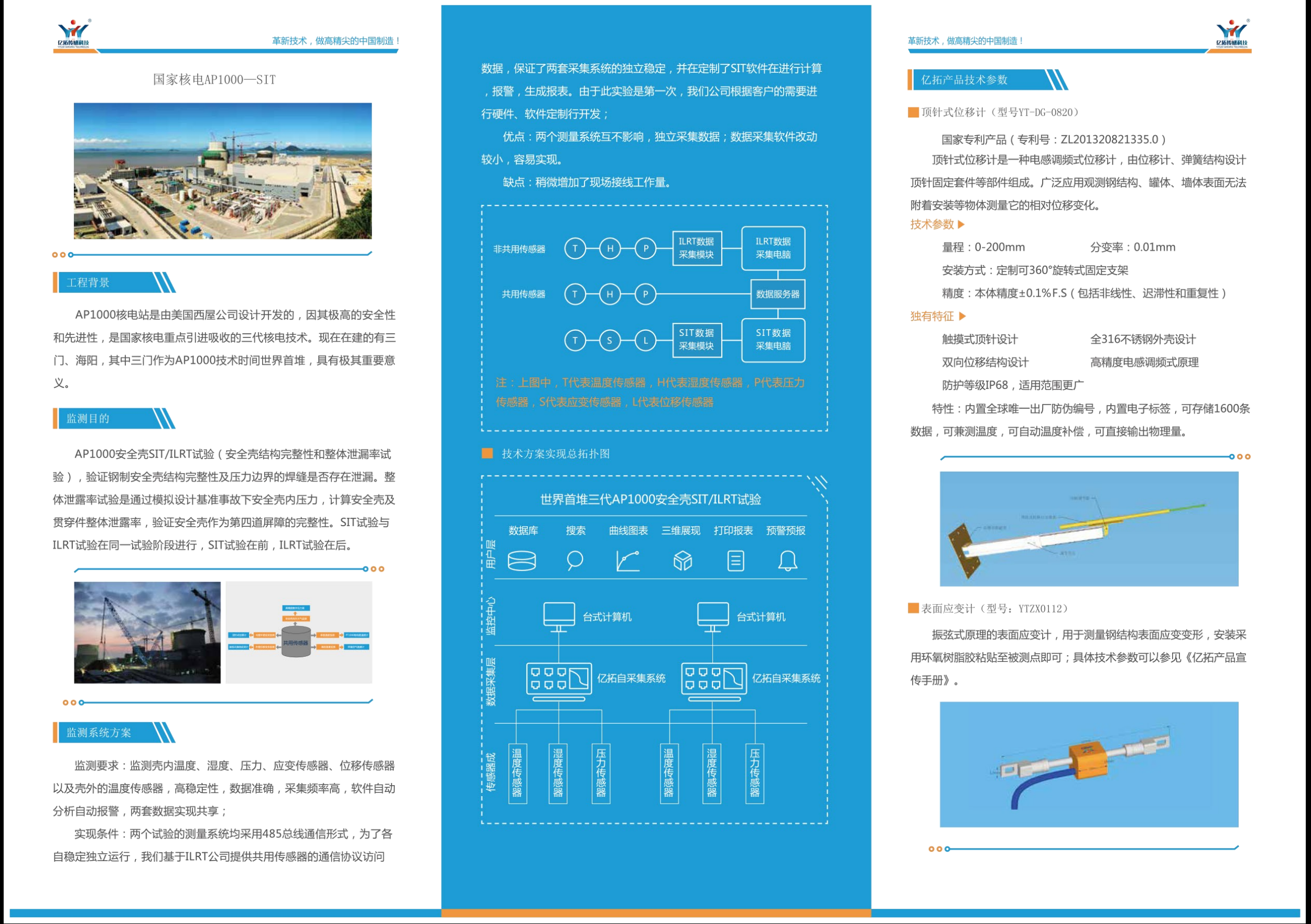

2017 年，国家核电首次在三门核电站启动 AP1000 钢制安全壳 SIT/ILRT 试验（Structure Integrity Test & Integrated Leak Rate Test）。该试验需在模拟设计基准事故压力（4.2 bar·g）下，连续监测壳体内外 7 类 216 个关键测点，包括温度、湿度、压力、应变、位移等，并要求两套独立采集系统同时运行，数据交叉验证，误差 ≤0.1 %F.S。
二、亿测解决方案
1.  硬件部署
• 顶针式位移计 YT-DG-0820（专利号：ZL201320821335.0）——316L 全不锈钢、IP68 防护，量程 0-200 mm，精度 ±0.1 %F.S，360°旋转支架适应狭窄空间。
• 表面应变计 YTZX0112（振弦式）——环氧树脂胶粘贴，安装便捷，长期漂移＜0.5 %/年。

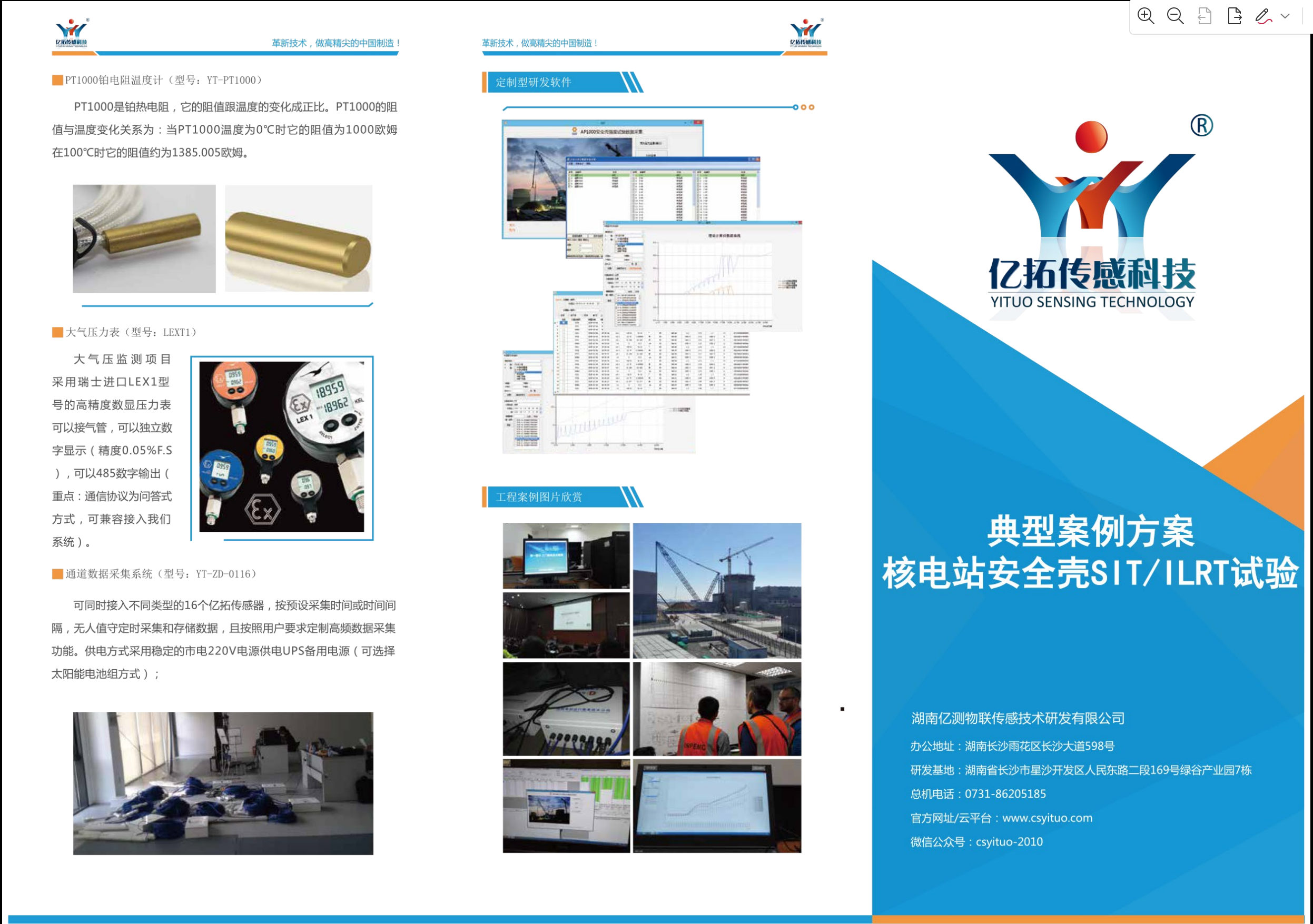

• PT1000 铂电阻温度计 YT-PT1000 ——0 ℃ 基准 1000 Ω，全温区线性度 ±0.05 ℃，为应变/位移数据提供实时温度补偿。
• 大气压力表 LEXT1（瑞士进口）——0.05 %F.S 精度，RS-485 问答式协议，直接接入系统总线。
• 16 通道高频采集系统 YT-ZD-0116 ——双机并行、UPS+市电冗余，支持 1 Hz 连续采样与无人值守存储。
2.  软件定制
• 独立开发 SIT-ILRT 专用监测软件，实现两套数据并行计算、实时曲线、三维云图、超限自动报警与报表一键生成。
• 兼容客户既有 ILRT 共用传感器协议，减少现场布线 30 %，试验周期缩短 1.5 天。
三、实施效果
• 72 小时高压力保载期间，系统零故障、零丢包，数据同步率 100 %。
• 最终泄漏率计算结果 0.083 %/24h，优于设计限值 0.1 %/24h，一次性通过国家核安全局验收。
• 项目经验被编入《AP1000 安全壳监测试验规范》，为后续海阳、陆丰等核电基地提供蓝本。
四、客户评价
“亿测提供的整套监测方案在精度、稳定性与兼容性上均达到国际一流水准，为三代核电首堆顺利投运提供了关键数据支撑。”
——三门核电工程部
五、应用拓展
该案例已成功复制至：
• 海阳核电站 1/2 号机组
• 国核示范电站 CAP1400
• 中核霞浦示范快堆安全壳监测
