无线倾角仪/崩塌仪

现已应用于水利大坝、闸门、危房、古建筑、景区特殊建筑、桥梁、地质灾害隐患点、岩质陡坡、悬崖峭壁、铁塔、风力发电大风车、邮轮、井盖、基坑、高支模等等场景。

产品介绍

YT-WX-0115系列无线应变计是亿拓公司2017年研制，2021年迭代的第二代产品，该系列终端，基于更精致轻巧的壳体设计，更耐用防锈的航空铝材，综合集成数据采集、存储、处理、传输、锂电等于一体的设备，拥有微低功耗电路板、多源多参数融合、自适应采集控制、上报/静默多模式、嵌入式解算系统、预警预报多方案、军工级测试工艺等核心技术优势。适用于监测点分散、单兵作业、预算成本低等工作场景。

YT0100芯片级地质灾害多源监测传感器可同时输出位移、倾角两种参数，大量程范围测量不同结构体的伸缩缝、裂缝、界面错位的变化。

其中位移参数的输出是应用的电感调频式原理：拉线位移传感器将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时，拉动与其相连接的钢绳，钢绳带动传感器传动机构和传感元件同步转动；当位移反向移动时，传感器内部的回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力不变，从而输出一个与绳索移动量成正比例的电信号。

倾角参数的输出是应用的重力加速度：测量地球引力在测量方向上的分量。可同时测量X/Y两个方向倾斜变化，从而通过计算可以得出该点的倾斜方向与倾斜角度；并可直接挂接总线系统进行自动化数据采集。主要应用于岩土工程及相关物联网工程安全自动化监测领域，已实践于地质灾害、水利大坝、港口码头、水文环境、桥梁工程、建筑文物、边坡工程等等。可对接监测地下水位、裂缝、倾斜、位移、沉降、温度等。

二、产品图片：

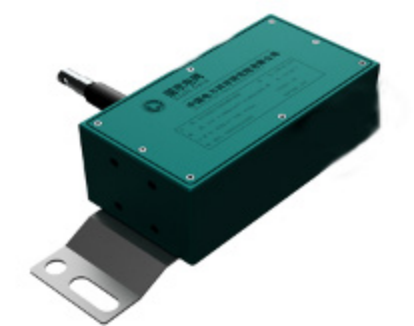

（图一）无线拉线倾角仪产品实物图

三、技术参数：

1．型号：YT-无线拉线倾角仪	2．工作环境：温度：-40-85℃，湿度：<95%RH
3．功能：集成数据采集、存储、处理、传输、供电于一体的单元	3．供电部分：内置高性能锂电池，标配2h/次采集，1天上报2次，锂电连续工作≥3年
4．采集信号：RS485/电压/电流/频率等通用	4．外壳材质：航空铝材
5．接入仪器：适用亿拓公司所有传感器（水位、裂缝、倾斜、位移、沉降、温度等）	6．使用寿命：平均无故障时间(MTBF)≥50000小时，锂电寿命≥3年
7．采集频率：1s-24h可任意设定	8．防护等级：IP66
9．存储部分：内置flash存储，缓存1000条测量数据，避免因短期异常断网造成数据中断。	10．尺寸大小：单通道尺寸：，多通道尺寸可定制。
11．传输部分：GPRS /4G等模式	12．重量：约420g（不含电缆）
13．扩展定制：可扩展至1、2、4、8通道，相应需配置太阳能电池组配合供电	14．标配配件：安装底座（1组2片耳朵）、膨胀螺丝、天线、流量服务；
15. 电气特性：典型3.7VDC，联网上报时最大280mA，静默15μA	16．选购配件：多通道集线器、防护箱、太阳能供电组、立柱、报警系统等
17．量程：位移500mm\1\2\5\9m等；倾角：±30°（X/Y二维）；	18．精度：±0.1%F.S
19．工作温度：-40-125℃	20．分辨率：位移0.01mm；倾角0.01°
21．存储器：400\800\1600条数据（依设置定）	22．信号输出：频率或RS485数字信号可选
23．防水性能：IP67	24．温度补偿：-20-50℃

四、产品型号和规格：

序号	型号	规格	备注	配件配置
1	YTLPC201	单通道	可接入1个传感器	标配
2	YTLPC202	2通道	可接入2个传感器	多通道集线器、太阳能电池组、密封机箱、立柱、报警系统等
3	YTLPC204	4通道	可接入4个传感器
4	YTLPC208	8通道	可接入8个传感器

五、技术优势：

★外观精致且小巧：抓紧主流产品做小做精致的趋势，结构设计制作更小巧轻便，无缝精致且美观；

★微低功耗电路板：深耕微低功耗的产品理念，将产品工作模式和静默模式精确管理，降低功耗；

★多源多参数融合：兼容适配不同监测项目、不同类型、不同信号输出的传感器，融合多源多参数；

★自适应采集控制：可远程控制采集时间、间隔和频次，也可自动判断变化情况，自适应加密和恢复；

★上报/静默多模式：科学统筹安排和预设采集，优化解决和延长续航时长，保障危急时刻供电和上报；

★嵌入式解算系统：内置嵌入式数据解算系统，保障各参数数据精确稳定可靠，且减噪、减少温度影响；

★预警预报多方案：本地报警、关联报警、无线报警等等可配置，实现全方位、多级别精准预警预报；

★军工级测试工艺：出厂前沿用军工级别测试工艺，对元器件进行72小时高低温、雨淋、老化等测试；
