明渠流量计-量水堰

传感器的储液罐底部通过液体连通管连接量水堰槽或者静水井，传感器储液罐内有感应液面变化的浮球，浮球连接传感器的测芯，从而测量水位变化换算流量。（也可采用水位计、超声波水位计做传感器探头）

产品介绍

产品结构：传感器本体、储液罐\巴歇尔槽\三角堰、连通管、通讯数据线等。
工作原理：传感器的储液罐底部通过液体连通管连接量水堰槽或者静水井，传感器储液罐内有感应液面变化的浮球，浮球连接传感器的测芯，从而测量水位变化换算流量。（也可采用水位计、超声波水位计做传感器探头）YTLD0100 系列雷达水位计采用自研 COMS 毫米波射频芯片，天线发射窄微波脉冲，脉冲以光速传播，遇被测介质表面后部分能量反射回同一天线；通过特殊解调技术识别发射与接收脉冲的纳秒量级时间间隔，依据该间隔与天线到介质表面距离成正比的关系，计算出此距离。该雷达水位计与量水堰槽组成堰式雷达流量计，根据水深与堰槽的对应关系，在软件平台将水位换算为流量，不同堰槽的水位换算水深方法参考相关规范。

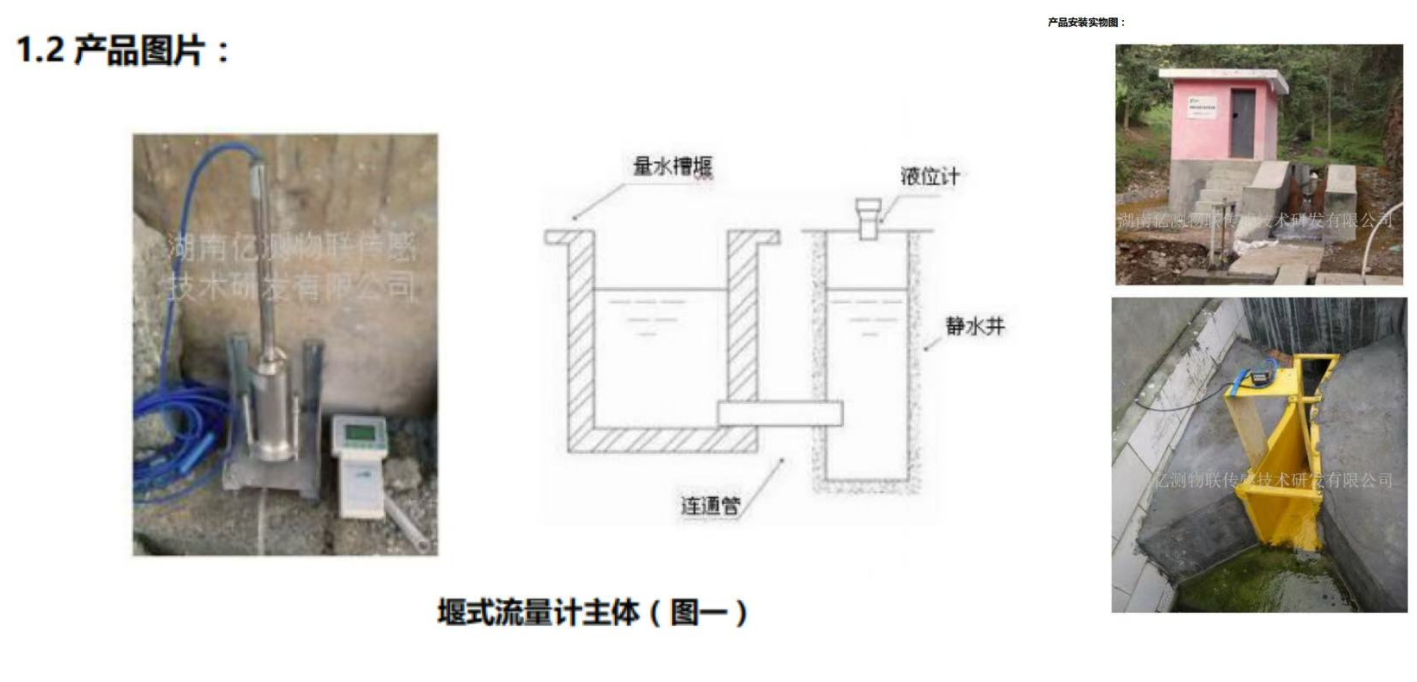

安装原理：按国标施工尺寸安装量水堰槽，旁边设立静水井或储液罐，内置探头。
应用领域：明渠、河流、量水堰、以及城市内涝等很小水位变化的精确测量.

型号：YTYL0600系列
型号：YT-YL-0600系列
量程：流量量程：20t\h、50t\h、100t\h、400t\h、1500t\h及其他定制。
水位量程：100、200、400、800、1500mm等
精度：±0.1%F.S
分辨率：0.1mm
工作温度：-40-125℃
测温精度：±0.5℃
温度补偿：-20-50℃
智能化：内置全球唯一编号、电子标签、自动换算和温补等
电气特性：典型12VDC,20mA
信号输出：RS485数字信号
存储器：400\800\1600条数据(依设置定)
材质：316L不锈钢(耐海水腐蚀级别)
防水性能：IP68
尺寸大小：传感器φ50×500mm-850mm
巴歇尔槽\三角堰根据国家标准定制
重量：2450g+3550g
产品结构：传感器本体、储液罐\巴歇尔槽\三角堰、连通管等
