激光测距仪

在工作时向目标射出一束激光，由光电元件接收目标反射的激光束，计算出从观测点到目标的距离。

产品介绍

产品结构：本体、侧壁安装支架（可选）、反光膜、通讯数据线等。
工作原理：在工作时向目标射出一束激光，由光电元件接收目标反射的激光束，计算出从观测点到目标的距离。YTDG1100激光测距仪采用相位法测距原理，精度高。采用精密的光学结构，使之在户外以及条件恶劣的测量环境下，亦能保证较高的测量精度。拥有结实的金属压铸外壳，能在各种复杂环境中正常工作。具有安全保护等级IP67,安装维护方便等特性。
激光测距的原理简单，将激光对准目标发射后，测最它返回的时间。如果从发出的信号到接受到反射信号之间的时间为t,则发信号点到目标点的距离d=ct/2,c为光速。所以仪器的精度取决于测戴时间t的淮确性。
激光的方向性强、单色性好，光能量密集，这对于判定目标方位、提高接受系统的信噪比和保证测量精确性等都有利，因此以激光为光源的测距仪很受重视。

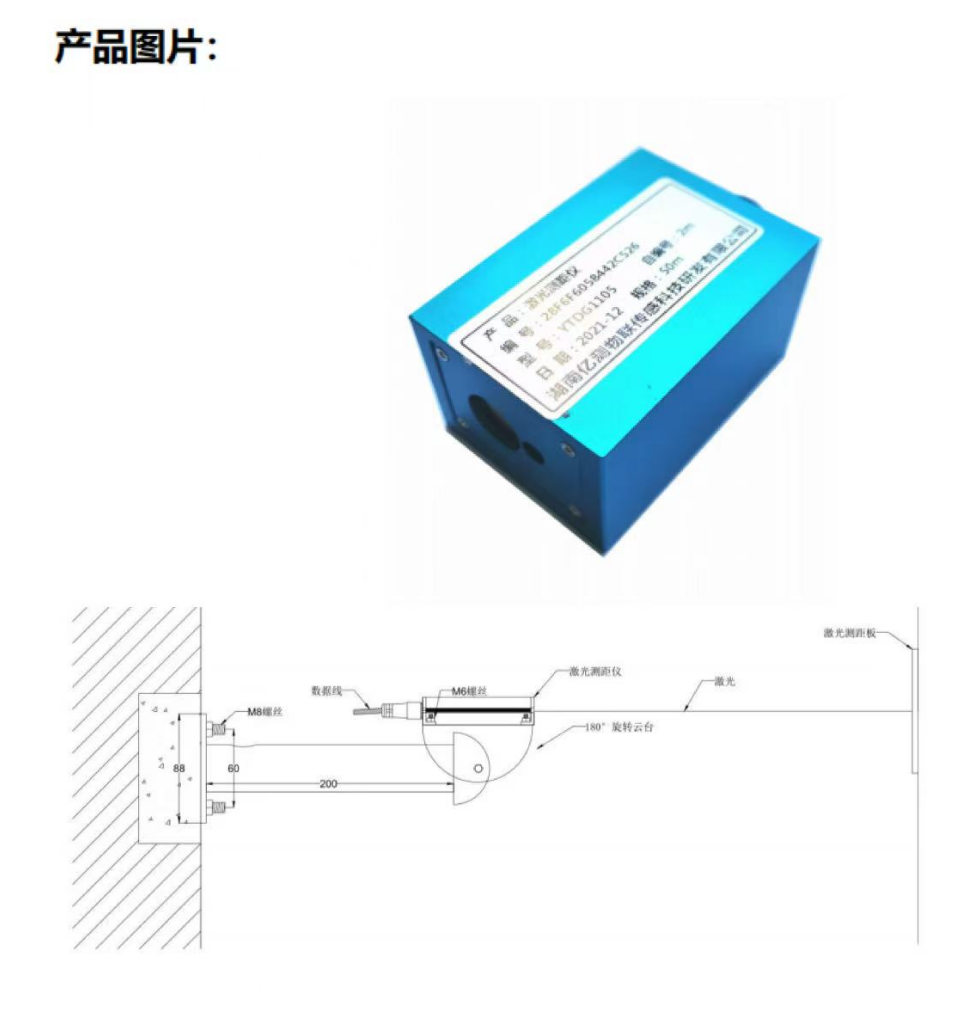

安装原理：根据安装的环境可采用立柱、平台、侧壁安装支架等方式固定。
应用领域：边坡、隧道、建筑、地铁、桥梁及大坝等工程。
主要作用：YT-DG1100激光测距仪采用相位法原理，精度高，具备适应恶劣环境的结构和防护等级，可精准测量距离，适用于多种场景，安装维护方便。
型号：YTDG1100系列
型号：亿拓传感科技YT-DG-1100系列
量程：30m,50m,70m等
分辨率：1mm
精度：±(2mm+d*5万分之五)
工作温度：-20-50℃;

电气特征：8-12V
功耗：<1.5w
信号输出：RS485输出
指示光：红色激光
储存温度：20%-80%RH
信号输出：RS485输出
外壳材质：铝合金
长*宽*高=118*70*305mm
可选配件：可调支架1套(选配，侧壁安装)
