顶针式位移计

在固定点与被测结构物之间用带有弹簧的顶针位移计，当被测点发生臌胀或收缩变形时，位移计会发生相应的位移变化。

产品介绍

产品结构：由位移计、弹性顶针套件、360°旋转固定件\滚珠（可选）、通讯数据线等。
工作原理：在固定点与被测结构物之间用带有弹簧的顶针位移计，当被测点发生臌胀或收缩变形时，位移计会发生相应的位移变化。 YT-DG-0800系列顶针式位移计用于接触式结构物、古建筑、钢结构位移变形监测测量。是一种智能数码电感调频的位移计，由位移计、测杆、固定套件、弹性顶针等部件组成。广泛应用观测钢结构、罐体、墙体、表面无法附着安装等物体测量它的相对位移变化。根据现场情况和对精度的要求选用适合产品。
顶针式位移计为电感调频式原理的传感器，本体内置电子标签，另可自设编号，直接输出物理量，并可进行存储1600条数据，此类原理产品精确度、稳定性高，可采用人工读数或自动采集方式，进行长期观测。输出信号为RS485数字信号，可直接接入亿拓自动化采集系统，数据在软件上显示时，可采集显示出传感器全球唯一编号，自编号，测量日期，时间，测量值，偏差值等信息。

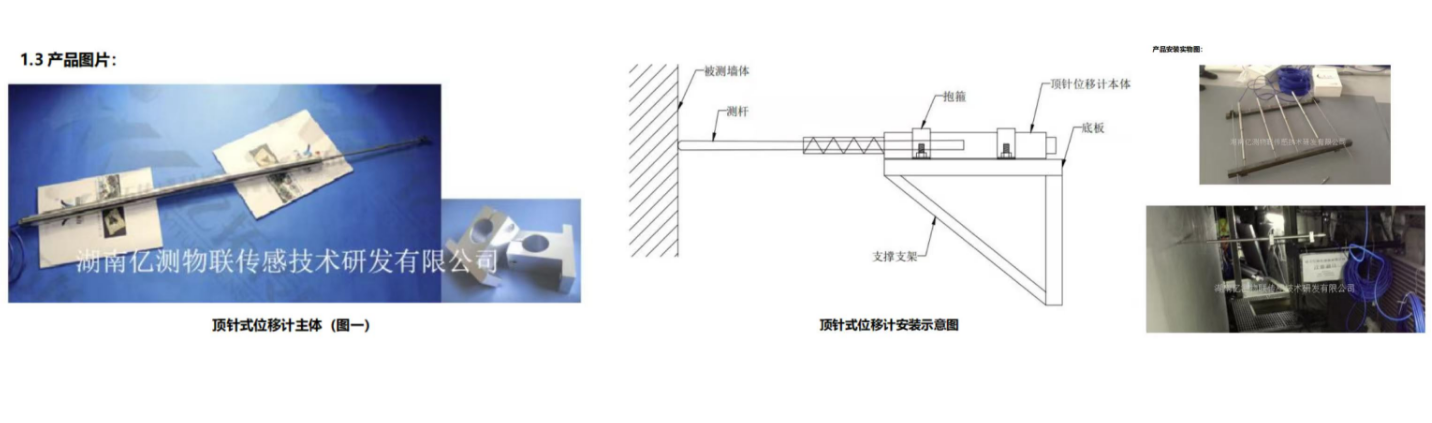

安装原理：位移计固定于不动的结构物，顶针顶在被测物上。注意调节初始安装位置。
应用领域：钢结构、罐体、墙体、文物等表面无法附着安装等结构。
主要作用：YT-DG-0800系列顶针式位移计是电感调频式智能数码位移计，由位移计等部件组成，用于接触式结构物等的位移变形监测，适用于多种物体的相对位移测量，可长期观测且数据能接入采集系统，提供详细测量信息。
型号：YTDG0800系列
型号：YT-DG-0800系列
量程：0-100mm\200mm\400mm
精度：±0.1%F.S
分辨率：0.01mm
工作温度：-40-125℃
则温精度：±0.5℃
温度补偿：-20-50℃
智能化：内置全球唯一编号、电子标签、自动换算和温补等
电气特性：典型12VDC,20mA
信号输出：RS485数字信号
存储器：400\800\1600条数据(依设置定)
材质：316L不锈钢(耐海水腐蚀级别)
防水性能：IP68
尺寸大小：φ26×560mm-960mm
重量：约2220g(不含电缆)
产品结构：由位移计、弹性顶针套件、360°旋转固定件\滚珠(可选)、通讯数据线等。
