柔性位移计

带伸缩结构的弹簧装置的位移计与其内引出柔性铟钢丝可两端固定在土工布\土工格栅等上测量柔性变形，或测量隧道围岩等曲面结构收敛变形。

产品介绍

产品结构：带弹簧结构的位移计本体，不锈钢扎带\固定座、柔性铟钢丝、通讯数据线等。
工作原理：带伸缩结构的弹簧装置的位移计与其内引出柔性铟钢丝可两端固定在土工布\土工格栅等上测量柔性变形，或测量隧道围岩等曲面结构收敛变形。YT-DG-0500系列在两测点之间采用柔性钢丝连接，将其两端固定在土工材料上，测量材料的伸缩变形。主要用于土工格栅、土工布等土工材料的变形测量。也用于巷道变形测量和边坡表面位移变形测量做收敛计使用等。传感器内部自带伸缩机构的弹簧装置。
柔性位移计/收敛计为电感调频式原理的传感器，本体内置电子标签，另可自设编号，直接输出物理量，并可进行存储1600条数据，此类原理产品精确度、稳定性高，可采用人工读数或自动采集方式，进行长期观测。可直接接入亿拓自动化采集系统，数据在软件上显示时，可采集显示出传感器全球唯一编号，自编号，测量日期，时间，测量值，偏差值等信息。
适用于道路、铁路、水利大堤、边坡、隧道矿井等工程领域。

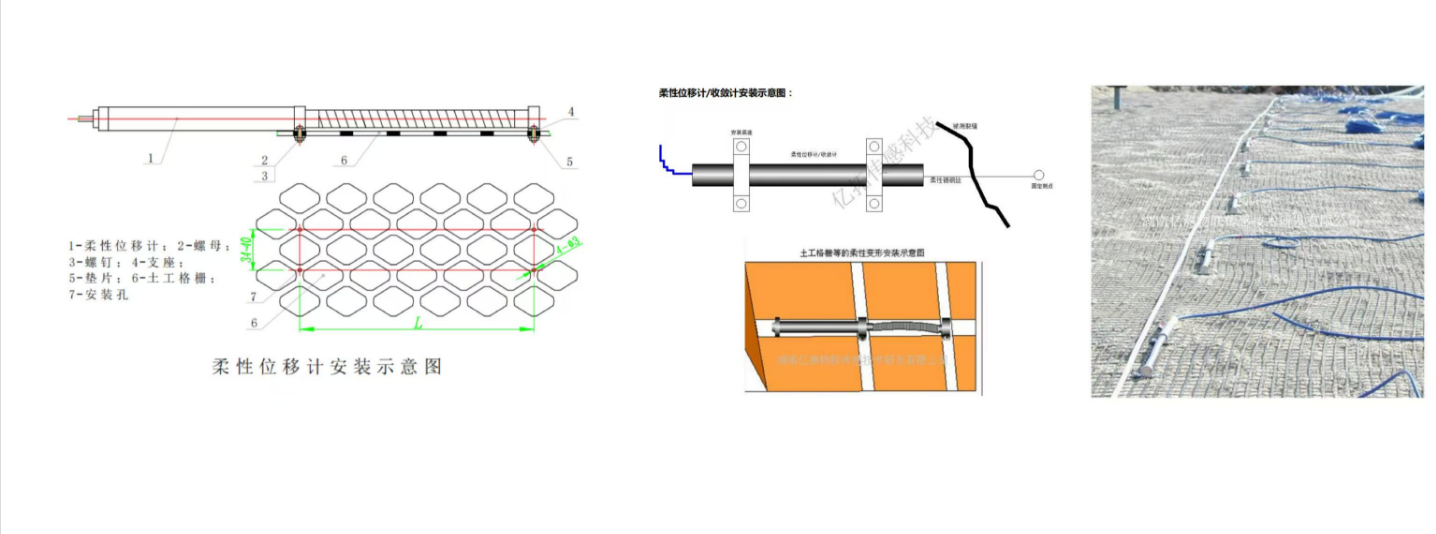

安装原理：土工材料采用不锈钢扎带固定本体和柔性铟钢丝末端；隧道矿井采用螺栓固定本体于侧壁底部，柔性铟钢丝固定于隧道顶或对面等不同位置。
应用领域：公路、铁路、水利大堤、边坡、隧道矿井等工程领域。
主要作用：YT-DG-0500系列柔性位移计/收敛计通过柔性钢丝连接两测点，利用电感调频原理，测量土工材料伸缩变形及巷道、边坡等位移变形，适用于多工程领域，可长期观测且数据能接入采集系统，提供详细测量信息。
型号：YTDG0500系列
型号：YT-DG-0500系列
量程：0-100mm\200mm\400mm
精度：±0.1%F.S
分辨率：0.01m
工作温度：-40-125℃
测温精度：±0.5℃
温度补偿：-20-50℃
智能化：内置全球唯一编号、电子标签、自动换算和温补等
电气特性：典型12VDC,20mA
信号输出：RS485数字信号
存储器：400\800\1600条数据(依设置定)
材质：316L不锈钢(耐海水腐蚀级别)
防水性能：IP68
尺寸大小：φ26×560-960mm
重量：约1220g(不含电缆)
产品结构：带弹簧结构的位移计本体，不锈钢扎带\固定座、柔性铟钢丝、通讯数据线等。
