冻胀计

工作原理：

YT-DG-0100系列冻胀计：

组成：包括传感器本体、测杆、锚头、法兰盘。

测量方式：钻孔埋入土体，测量锚头与冻胀\冻融板的相对垂直位移变化。

应用场景：适用于季节性\半季节性冻土区的公路、铁路路基，大坝坝体，冻胀\冻融试验及各类建筑基础的相关变形测量。

仪器特点：采用电感调频式原理，内置唯一电子标签且可自设编号，直接输出物理量，能存储1600条数据，精确度和稳定性高，支持人工读数或自动采集以进行长期观测；输出RS485数字信号，可接入亿拓自动化采集系统，软件显示数据时包含传感器全球唯一编号、自编号、测量日期、时间、测量值、偏差值等信息。

另一类冻胀计：

组成：由位移计、锚头、法兰冻胀\冻融盘、测杆等部件构成。

测量方式：用于测量锚头与冻胀\冻融盘之间土体的变形位移，可长期监测和自动化测量；锚头设于相对不动点（永冻土层或不冻土层），冻胀\冻融盘设于监测高程，导线从侧面引出。

工作原理：当地基发生冻融\冻胀变形时，冻胀\冻融盘与地基同步升降，使传感器的活动导磁体在磁通感应线圈内相对滑移，通过读数仪测出位移量，实现冻胀\冻融观测。

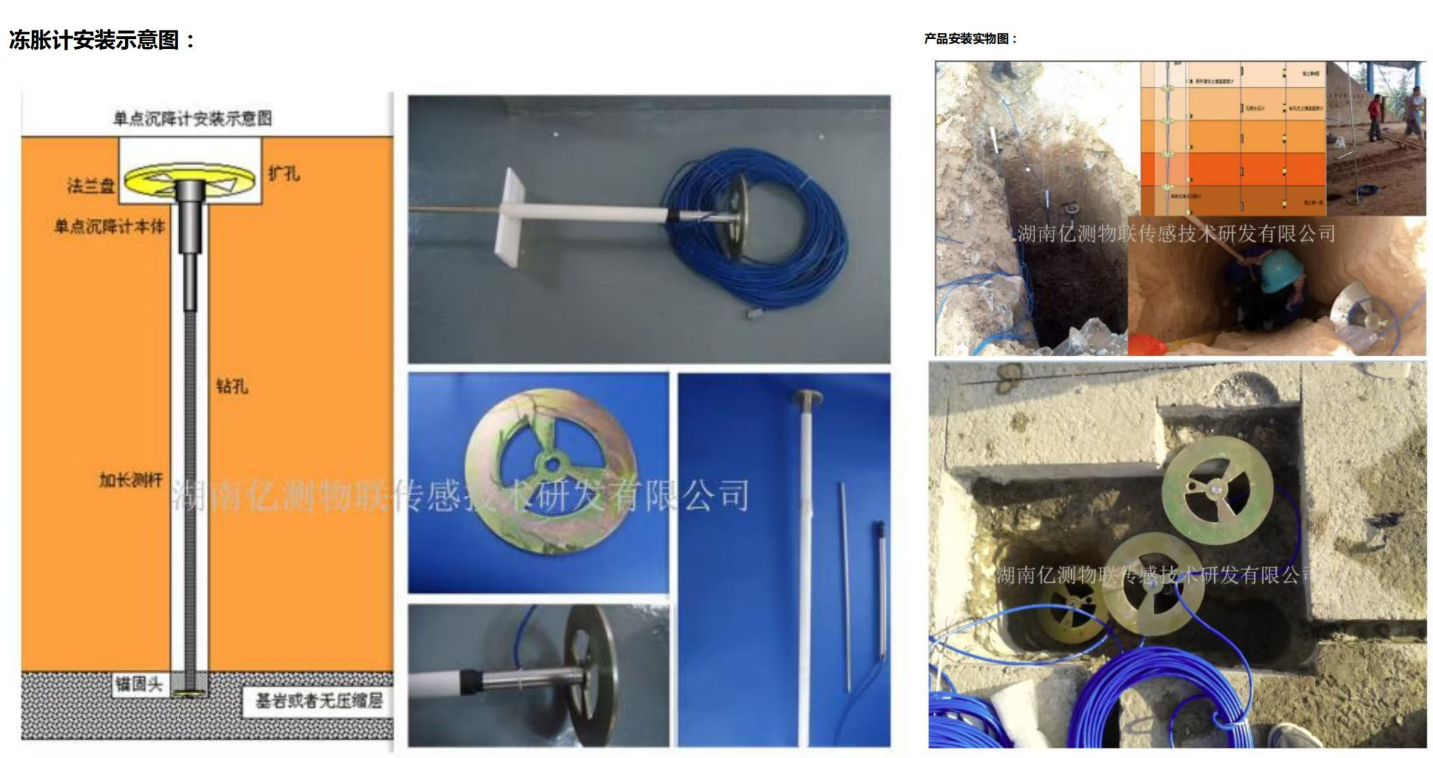

安装原理：在测点采用钻孔安装固定小法兰盘于深部永冻土层内，中间通过加长测杆连接至地表季节性冻土层。

应用领域：路基地基、石油管道、边坡、岸坡、河流渠道、模型实验等各工程监测领域。

主要作用：测量土体的冻胀与冻融变形，通过监测锚头与冻胀 / 冻融盘（板）之间的相对位移，实现对季节性 / 半季节性冻土区的公路、铁路路基、大坝坝体、建筑基础等在冻融过程中变形的长期监测或试验测量，可人工读数或自动采集数据，为相关工程和试验提供变形数据支持。

产品结构：由本体、大小法兰盘、加长测杆、通讯数据线构成。
