表面应变计
根据张力弦原理制造,用于钢结构或混凝土结构表面的应变测量。在金属外壳内固定一根绷紧的钢弦,当外力不同时,其钢弦的松紧不同,因而其频率会发生变化。
产品介绍

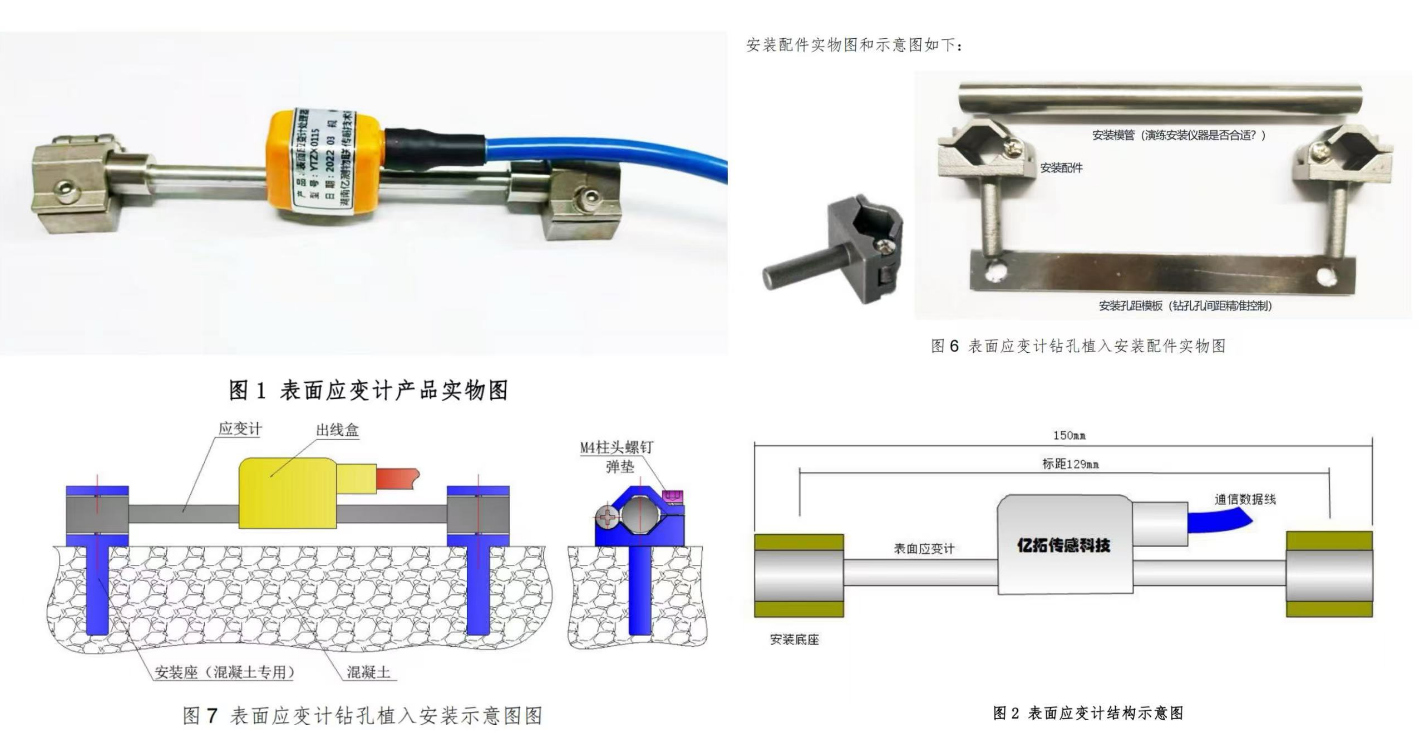

产品结构:振弦式本体、安装底座、不锈钢保护罩、通讯数据线等。
工作原理:根据张力弦原理制造,用于钢结构或混凝土结构表面的应变测量。在金属外壳内固定一根绷紧的钢弦,当外力不同时,其钢弦的松紧不同,因而其频率会发生变化。
安装原理:将传感器粘贴到混凝土结构表面,也可点焊或用螺钉铆接在结构表面。保护罩用于保护仪器,建议选配。
应用领域:桥梁、钢架结构、建筑物、混凝土结构等表面应变监测。
型号:YTZX0100系列
量程:0-3000με
精度:±0.25%F.S
过载压力:最大量程的10%
分辨率:1με
工作温度:-40-125℃
测温精度:±0.5℃
电气特性:典型24VDC,20mA
信号输出:频率或RS485数字信号可选
存储器:400\800\1600条数据
材质:普通钢镀洛
防水性能:IP67
尺寸大小:Φ30×120mm
重量:约320g(不含电缆)
